一、設備介紹

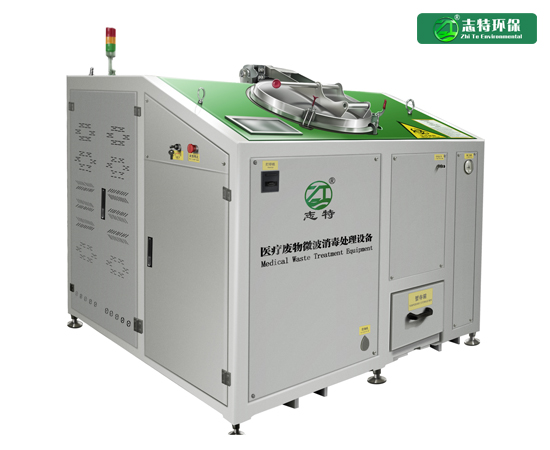

小型醫廢微波消毒滅菌處理一體機設備又稱為ZT-MWT系列微波滅菌消毒一體機,是利用微波照射和飽和蒸汽協同消毒的設備，其基本原理利用蒸汽的熱量傳導、微波的熱效應和微波的生物作用殺滅菌體，特別是微波的生物滅菌效應。微波對細菌膜斷面的點位分布影響細胞膜周圍電子和離子密度，從而改變細胞膜的通透性能，殺滅細菌。從生化角度來看，細菌正常生長和繁殖的核酸（RNA）和脫氧核糖核酸（DNA）是由若干氫鍵緊密連接而成的卷曲大分子，微波能導致氫鍵松弛、斷裂和重組，從而誘發遺傳基因或染色體畸變、斷裂。微波殺菌正是利用電磁場效應和生物效應來對微生物的殺滅作用。
二、微波消毒原理
ZT-MWT系列微波滅菌消毒一體機微波頻率選擇2.450±50GHz。微波對病原微生物具有殺菌消毒作用是已被確認的，ZT-MWT系列微波滅菌消毒一體機微波消毒原理如下:
(1)熱效應
經微波照射時，微波被介質吸收而產生熱能;其熱能是因介質分子獲得微波能量、加劇了分子的振動及摩擦而產生;微波的熱效應是由于介質中極性分子(如水)偶極的存在，當置于電場中，偶極子即沿外加電場的方向排列，在高頻電場中物質內偶極子的高速運動引起分子相互摩擦，從而使溫度迅速升高，且微波加熱與其他加熱方式不同，不是使熱從外至內傳遞，而是微波能達到的地方，吸收介質均能吸收微波并很快將微波轉化為熱能。微波對于微生物的熱效應是因微生物吸收的微波能量在微生物體內轉化為熱能，使其本身溫度升高，從而使微生物體內蛋白質發生熱變性而凝固。其后果對于微生物來說將致死而達到滅菌消毒作用。
(2)非熱效應
微波振蕩影響微生物新陳代謝的非熱效應也是微波消毒的一種作用。微波的振蕩改變了細胞膠體的電動勢，改變細胞膜的通透性，因而影響細胞及組織器官的某些功能；微波照射后，由于細胞核內物質吸收微波能量的系數不同，致使細胞核內物質受熱不均勻，影響細胞的遺傳與生殖；諧振吸收，微波中的頻率較接近于有機分子的固有振蕩頻率，當細胞受到微波照射時，細胞中的蛋白質特別是以氨基酸、肽等成分可選擇性地吸收微波的能量，改變了分子結構或個別部分的結構，破壞生物酶的活性，因而影響細胞的生化反應，影響微生物的生長代謝。
（3）綜合效應
經過分析研究結果發現，單純熱效應或非熱效應都不能解釋微波的消毒特性，微波快速廣譜的消毒作用是復雜的綜合因素作用的結果。認為只存在熱效應或非熱效應觀點的差異主要是各自實驗方法都存在一定的不足。正確認識微波消毒機理，應從如下幾方面解釋:
① 微波快速穿透作用和直接使分子內部摩擦產熱顯示出良好的熱效應作用。消毒廢物采用防熱擴散密封包裝有助于包內熱量積累充分發揮熱效應。
② 微波的場效應，生物體處于微波場中時，細胞受到沖擊和震蕩，破壞細胞外層結構，使細胞通透性增加，破壞了細胞內外物質平衡。電鏡下可見到細胞腫脹，進而出現細胞質崩解融合致細胞死亡。
③ 量子效應，微波場中量子效應波主要是激發水分子產生 H2O2 和其他自由基，形成細胞毒作用。這種作用可使細胞內各種蛋白、酶、核酸等受到破壞。另外，光子可以增加分子動能，促進熱反應。
④ 微波以外的因素，在充分保證微波能量和作用時間的條件下，消毒廢物的包裝、合適的含水量、負載量以及廢物的性質等都是改變微波消毒效果的重要因素。
ZT-MWT系列微波滅菌消毒一體機設計上充分考慮了安全防護措施，防止二次污染的產生，醫療廢物的破碎、加熱、微波滅菌、出料等整個過程都是在完全密閉的狀態下進行，具有消毒時間短、速度快，穿透能力強，里外溫度均勻，消毒效果徹底 (細菌滅活率≥8log10) ，不形成新的污染物排放。—操作簡單、自動化程度高、生產效率高、結構合理、使用安全、使用成本低、維護檢修方便等顯著特點。
三、設備參數（以容積100L為例）
品牌 | 志特 | 產品名稱 | 醫廢微波消毒滅菌處理一體機 |
產品型號 | ZT-MWT100 | 額定電壓 | 380V |
額定頻率 | 50HZ | 總功率 | 18KW |
噪音 | ≤60dB(A) | 產品凈重/毛重 | ＞1000KG |
整機尺寸 | 主體材質 | 優質碳鋼+不銹鋼組合 | |
容積 | ≥100L | 破碎刀片 | D550# |
微波發生器 | 1.5kw*2臺 頻率2.450±0.01GHz 水冷式 | 破碎轉速 | 1200r/min |
尾氣處理 | 初效高效過濾器 | 滅菌率 | ＞99.99% |
四、工藝流程（工作原理）
將收集來的醫療廢物裝入滅菌室內。啟動設備運行，通過滅菌室內高速旋轉的刀片將醫廢垃圾破碎成絮狀的顆粒，在破碎過程中向滅菌室內注入高溫水蒸汽，同時安裝在滅菌室外部的微波發生器，通過激勵腔輸出微波照射醫療廢物，通過微波的熱效應和綜合效應與高溫蒸汽疊加，對醫療廢物內外進行快速升溫，從而達到對醫療廢物快速滅菌的目的。
滅菌過程中產生的廢氣有引風負壓系統經初效過濾+高效過濾+活性炭過濾+UV光解工藝，廢氣中的顆粒物、惡臭及揮發性有機氣體被有效過濾吸附，最終達標排放。
五、設備構成
ZT-MWT系列微波滅菌消毒一體機為一體式設備，該設備由一體式外殼、密封進料門、密閉滅菌室、密閉粉碎機構、微波發生器單元、凈水單元、蒸汽供熱系統、出料單元、自動控制系統、廢氣處理系統、自動稱重系統及報警系統等部分組成。
主要組成結構及功能如下：
v1 密封進料門
密封門為手動式操作，使用304不銹鋼制作，中間含隔熱保溫材料；由精鋼鉸鏈固定在設備框架上，采用人體工程學設計塑膠把手，搭配專用精鋼鎖扣，有效密封微波倉密閉環境，并杜絕熱量損失。
v2 密閉滅菌室
微波消毒滅菌室采用批次進出料形式，倉體采用316不銹鋼制作，耐腐蝕，密封組件由不銹鋼法蘭與耐高溫密封墊組成，密封法蘭采用高強度法蘭，配耐高溫密封墊與密閉式粉碎機構、微波消毒處理單元連接。
v3 密閉粉碎機構
由電機提供動力；主要包含轉換器，傳動軸，軸承及密封結構、粉碎刀片等組成。
粉碎刀片采用德國進口D550材質高強度合金鋼，經處理硬度≥62HRC，破碎軸選用40Cr或更優材質，鍛打成型后標準熱處理工藝。粉碎機構將醫療廢物減量破碎為小塊醫療廢物（約20mm），經粉碎后醫療廢物減容量≥80%，減重量≥20%。
v4 微波消毒處理單元
ZT-MWT系列微波滅菌消毒一體機通過微波消毒處理單元進行滅菌消毒。微波消毒處理的溫度≥95℃，作用時間≥45min，消毒處理過程中引入了適量水蒸汽，可以濕潤物料，使物料處于導通狀態，增加微波的吸收能力；達到快速徹底消毒的目的。消毒過程連續進行，消毒參數通過軟件自動控制，以確保微波蒸汽組合消毒效果。
為避免微波消毒處理單元空載，在控制程序中設置只有當微波消毒管道內被醫療廢物填滿時微波消毒處理單元依次開啟，停止時也是依次關閉。
微波消毒處理單元參數
1、微波工作頻率： 2.450±0.01GHz
2、電源輸入電壓： 二相220V±5%
3、微波磁控管： ZT-167M-YL11
4、專用變頻電源： ZT-1280A—EX
6、專用異形激勵腔： JLY-L-2450
7、專用異形匹配波導： BZT—22
微波消毒處理單元數量滿足消毒滅菌要求。
v5 蒸汽供熱系統
蒸汽發生器是用電能把水加熱產生蒸汽的爐具，功率從3kw到 48kW等，更大功率有其它系列產品可供選擇。產品性能穩定，運行可靠。
本產品爐膽采用優質鋼材或優質不銹鋼制成，產品工藝精致，強度高。供水采用高壓旋渦泵，供水時間短，經久耐用，全自動電控系統運行，安全可靠。
產品出廠前，已經對產品的加熱管、控制箱、安全閥、壓力控制器、額定蒸汽壓力、水泵等組件及參數設置在最佳狀態，無需用戶再調試，每臺設備出廠前均進行了全面試機測試。
熱效率大于97%，節能環保效果明顯；
采用三段式智能化溫度控制，避免二段式控制造成的熱慣性大的缺點,電熱元件輪流均衡工作，有效調節熱負荷；
a. 具備超溫、漏電、過流、短路、缺水等多重保護，自動化程度高，安全可靠；
b. 采用軍工標準生產的電熱管，正常使用壽命超過10000小時；
c. 采用選配凈水機，無需蒸汽發生器用水問題。
v6 廢氣處理系統
醫療廢物微波消毒處理過程中，會產生含有粉塵、微生物、揮發性有機物 （VOCs）的惡臭氣體。廢氣處理系統，采用初效過濾器+高效過濾器+活性炭吸附處理工藝，在設備投料時開啟，進料門關閉后料倉內處于微負壓狀態，防止料倉內的含有污染物的氣體擴散到工作環境，其中，初效過濾器用來破碎過程中揚起的大顆粒粉塵，高效過濾器用來處理破碎過程中揚起的微生物，高效過濾器孔徑為0.2μm，可以過濾掉幾乎所有的微生物。惡臭污染物的排放符合《惡臭污染物排放標準》GB14554-93。
v7 自動控制系統
自動控制單元采用PLC自動控制系統，實現微波消毒整個過程自動運行控制，包括引風過濾系統自動啟停，軟水及蒸汽發生器啟停、物料粉碎機啟停等。采用工業可編程控制器(PLC)對整個系統進行控制，完成系統的各種控制功能。 并配備觸控顯示屏，操作并實時監控顯示一體機物料運行狀態及運行參數。
